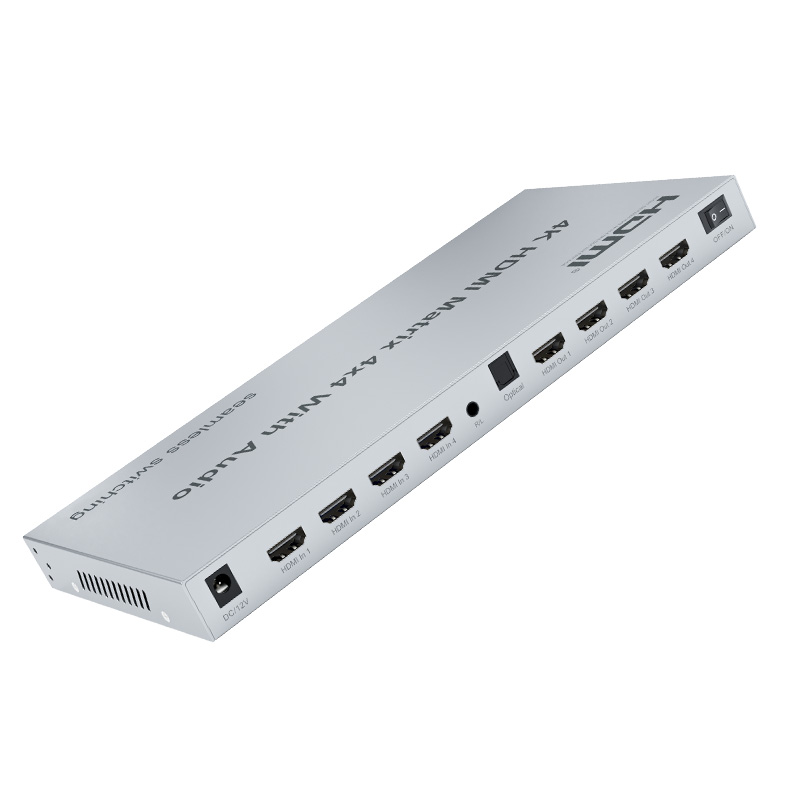

名称:新款HDMI矩阵4X4 1.3B


新款HDMI矩阵4X4



Model:HDMX0404m



1.3b 版本,1080P3D

详细介绍

品特点

l 四路HDMI号任意显示到四HDMI 显示设备上

l 支持深色3036位输入

l 支持DVD24/50/60fs/HD-DVD/xvYCC

l 支持音格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

l 支持信号时序重整

l 使用AWG26 HDMI标准线缆传输距离可10传输距离可达15

l 输入端可以通过红外线进行遥控切换,也可以直接摁按钮进行控制

l 信号无损失

l 外置5V/3A的电源适配器

随机配送附件图示:

1. 1\4X4主机一台

25V电源适配器

3、遥控器

4、光盘(PC控制软件)

: HDMX0404M

HDMI 分辨率 …………………….24/50/60fs/3D/1080p/1080i/720p/576p/576i/480p/480i

支持音色彩格式…………………………………..…………….24bit/deep color 30bit,36bit

支持音格式……………….…….DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

传输带宽…………………………………………………………………………….225MHz

传输速率…….…………………….……………………………………..………..6.75Gbps

TMDS …………….…………………………..………0.5~1.5Volts p-pTTL

DDC…………….…………………………………..………… 5Volts p-p (TTL)

线缆长..…... ……………….…………………….≤10m AWG26 HDMI standard cable

线缆长…………………………….………...…...≤15m AWG26 HDMI standard cable

最大工作……………………………….………………………………………….........2A

源适配器…………………....交流50/60HZ:100V-240V,直流:5V/3A

工作度范……..…………….…….……………………………….………… (-15 to +55)

工作湿度范…………………………………….….……….5 to 90%RH (No Condensation)

尺寸 ……………………………….……………………………………..……320*120*30(mm)

重量..………………………………………………………..……………………………850g

RS232中控串口协议

串口协议格式: 长度+起始码(0x55)+指令码+参数(可无)+结束码(0x77)

例如需要选择输出A口选择输入1信号源:

只需输入16进制数:05 55 19 09 77发送既可,每0555等数字中间加一个空格。

Command  (hex)

feedback

description

04 55 20 77

\r\n s1x s2x s3x s4x EEx

获取各输出口的选择状态及EDID状态

05 55 19 09 77

s10

输出A选输入1

05 55 19 1D 77

s11

输出A选输入2

05 55 19 1F 77

s12

输出A选输入3

05 55 19 0D 77

s13

输出A选输入4

05 55 19 17 77

s20

输出B选输入1

05 55 19 12 77

s21

输出B选输入2

05 55 19 59 77

s22

输出B选输入3

05 55 19 08 77

s23

输出B选输入4

05 55 19 5E 77

s30

输出C选输入1

05 55 19 06 77

s31

输出C选输入2

05 55 19 05 77

s32

输出C选输入3

05 55 19 03 77

s33

输出C选输入4

05 55 19 18 77

s40

输出4选输入1

05 55 19 44 77

s41

输出4选输入2

05 55 19 0F 77

s42

输出4选输入3

05 55 19 51 77

s43

输出4选输入4

05 55 18 00 77

EE0

EDID mix

05 55 18 01 77

EE1

EDID copy form output A

05 55 18 05 77

EE5

EDID 2D 2CH

05 55 18 06 77

EE6

EDID 2D 5.1CH

05 55 18 07 77

EE7

EDID 2D 7.1CH

05 55 18 08 77

EE8

EDID 3D 2CH

05 55 18 09 77

EE9

EDID 3D 5.1CH

05 55 18 0a 77

EEa

EDID 3D 7.1CH
